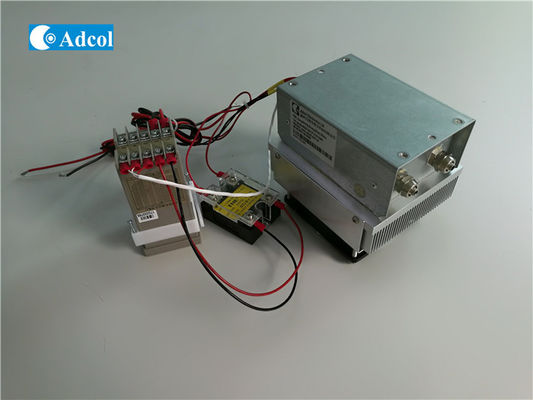

35W 12V DC Bộ ngưng tụ Peltier nhiệt điện thể tích nhỏ

ATD035 Tụ điện Nhiệt điện Peltier Thể tích nhỏ

Ước tính Tải nhiệt
Trước khi có thể chọn bộ làm mát hoặc bộ tản nhiệt, yêu cầu làm mát phải được xác định. Điều này bao gồm việc xác định lượng nhiệt cần được bơm. Giảm thiểu tải nhiệt cho phép bộ làm mát đạt được nhiệt độ lạnh hơn hoặc giảm công suất cần thiết để đạt được mức làm mát đã xác định. Phần sau đây mô tả các kỹ thuật được sử dụng để ước tính tải nhiệt chủ động và thụ động và chỉ áp dụng cho tải nhiệt trạng thái ổn định. Nếu tải nhiệt có tính chất tạm thời, hoặc liên quan đến các yếu tố phức tạp hơn như luồng không khí hoặc chất lỏng, chúng tôi khuyên bạn nên gọi cho một trong những kỹ sư ứng dụng của chúng tôi để được hỗ trợ.
Tải nhiệt
Tải nhiệt có thể bao gồm hai loại; chủ động hoặc thụ động, hoặc kết hợp cả hai. Tải chủ động là nhiệt tiêu tán bởi thiết bị đang được làm mát. Nó thường bằng công suất đầu vào của thiết bị. Tải nhiệt thụ động có tính chất ký sinh và có thể bao gồm bức xạ, đối lưu hoặc dẫn nhiệt.
Tải nhiệt chủ động
Phương trình chung cho việc tiêu tán tải nhiệt chủ động là: Qactive = V2/R = VI = I2R
trong đó: Qactive = tải nhiệt chủ động (W) V = điện áp đặt vào thiết bị đang được làm mát (V) R = điện trở của thiết bị (Ω) I = dòng điện qua thiết bị (A)
Trang 4
Ví dụ, một bộ dò hồng ngoại chì selenide (PbSe) điển hình hoạt động ở điện áp thiên vị 50 vôn và điện trở 0,5 megohms. Do đó, tải chủ động là 0,005 watt.
