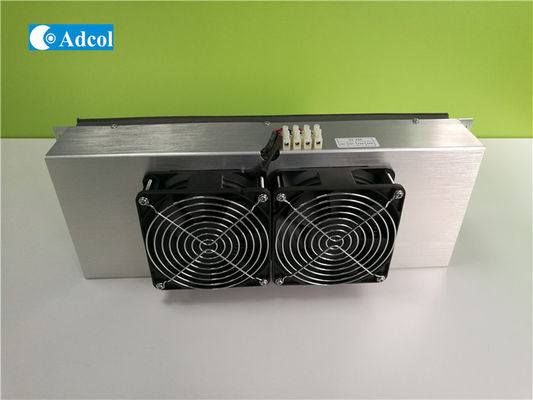

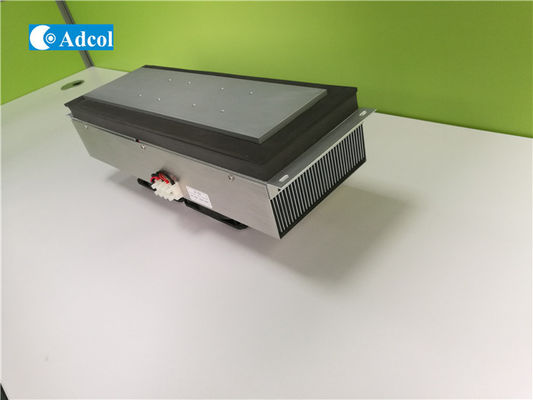

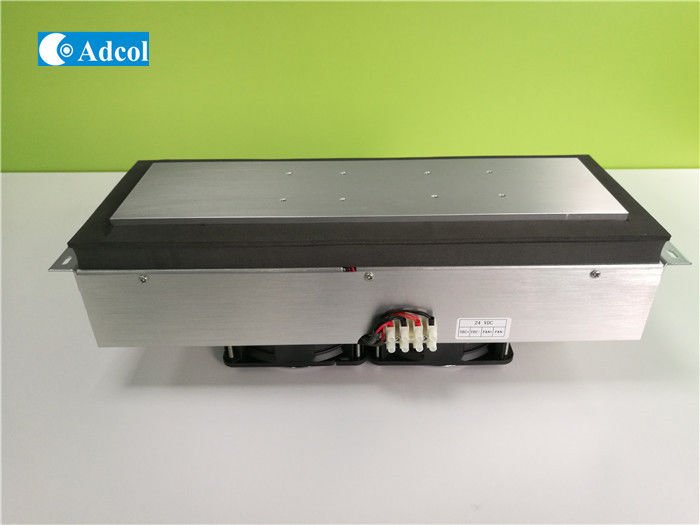

8A Máy làm mát nhiệt điện / Peltier Cold Plate 260mm Chiều dài CE

150W 24VDC Bộ làm mát nhiệt điện Peltier Tấm lạnh Bộ điều hòa cho Laser

Lắp ráp hệ thống
Đã phát triển một số phương pháp lắp đặt mô-đun nhiệt điện, bao gồm: kẹp cơ học, dán bằng epoxy và dán hàn trực tiếp. Các yêu cầu riêng của ứng dụng sẽ xác định phương pháp nào phù hợp nhất, tuy nhiên, kẹp cơ học là phương pháp phổ biến nhất.

Mô-đun nhiệt điện tương đối bền khi nén và yếu khi cắt. Bất kể phương pháp lắp đặt nào được sử dụng, điều quan trọng là phải tránh tải cơ học quá mức lên mô-đun.

Điện trở nhiệt xảy ra ở mỗi giao diện của một cụm và ảnh hưởng đến hiệu suất tổng thể của hệ thống. Trong các hệ thống kẹp cơ học, độ phẳng được khuyến nghị của các bề mặt giao diện phải nằm trong khoảng 0,001”. Ngay cả với mức độ phẳng này, vật liệu giao diện phải được sử dụng để lấp đầy các khoảng trống nhiệt nhỏ; các lựa chọn điển hình bao gồm mỡ nhiệt gốc silicone, lá than chì và miếng đệm dẫn nhiệt.

Cần đặc biệt cẩn thận để đảm bảo áp suất đồng đều được áp dụng trong quá trình lắp đặt. Các quy trình được khuyến nghị cho việc kẹp cơ học được minh họa trong Hình 5.
