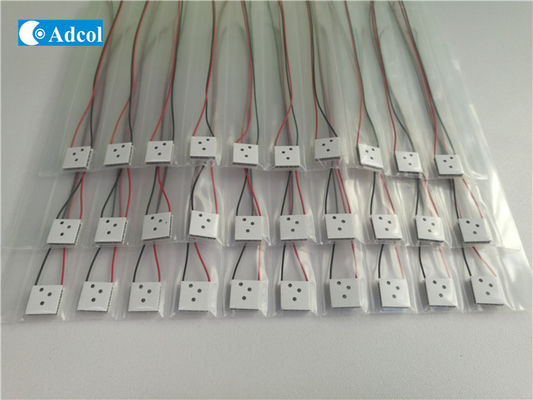

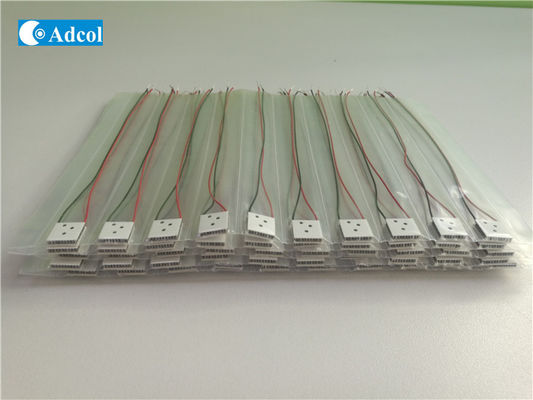

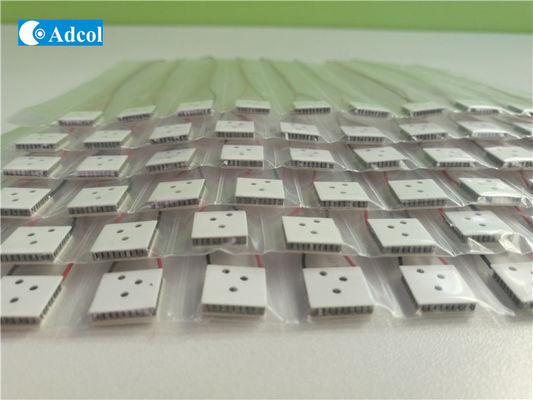

Mô-đun làm lạnh TEC Mini Peltier với 3 lỗ cho kiểm soát nhiệt độ chính xác

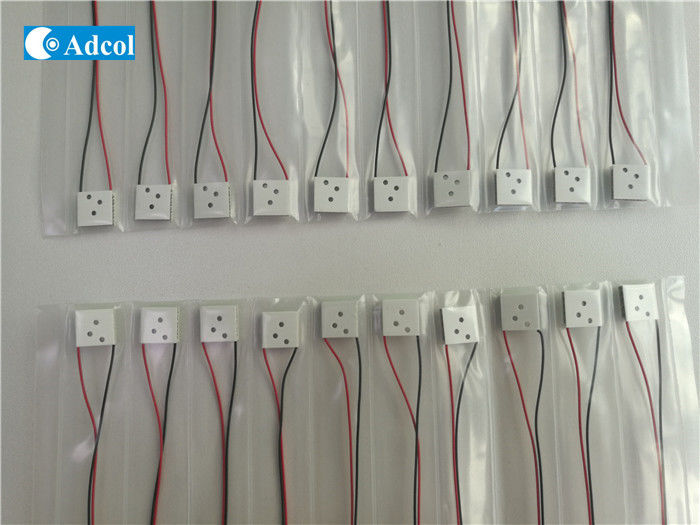

Mô-đun Peltier TEC Mini Nhiệt Điện Có 3 Lỗ

Nguyên lý cơ bản của Mô-đun Nhiệt điện

Bằng cách cấp nguồn DC điện áp thấp cho mô-đun TE, nhiệt sẽ được di chuyển qua mô-đun từ mặt này sang mặt kia. Do đó, một mặt của mô-đun sẽ được làm mát trong khi mặt đối diện đồng thời được làm nóng. Điều quan trọng cần lưu ý là hiện tượng này có thể bị đảo ngược, trong đó sự thay đổi cực tính (dương và âm) của điện áp DC được áp dụng sẽ khiến nhiệt di chuyển theo hướng ngược lại. Do đó, mô-đun nhiệt điện có thể được sử dụng cho cả việc sưởi ấm và làm mát, làm cho nó rất phù hợp cho các ứng dụng kiểm soát nhiệt độ chính xác. Mô-đun nhiệt điện cũng có thể được sử dụng để tạo ra điện năng. Ở chế độ này, sự chênh lệch nhiệt độ được áp dụng trên mô-đun sẽ tạo ra dòng điện.

Mô-đun nhiệt điện thực tế thường bao gồm hai hoặc nhiều phần tử vật liệu bán dẫn loại n và p được kết nối với nhau về điện nối tiếp và về nhiệt song song. Các phần tử nhiệt điện và các kết nối điện của chúng thường được gắn giữa hai đế gốm. Các đế giữ cấu trúc tổng thể lại với nhau về mặt cơ học và cách điện các phần tử riêng lẻ với nhau và với các bề mặt lắp đặt bên ngoài.

Dung lượng làm mát (nhiệt được bơm chủ động qua mô-đun nhiệt điện) tỷ lệ thuận với độ lớn của dòng điện DC được áp dụng và các điều kiện nhiệt trên mỗi mặt của mô-đun. Bằng cách thay đổi dòng điện đầu vào từ không đến tối đa, có thể điều chỉnh dòng nhiệt và kiểm soát nhiệt độ bề mặt.
