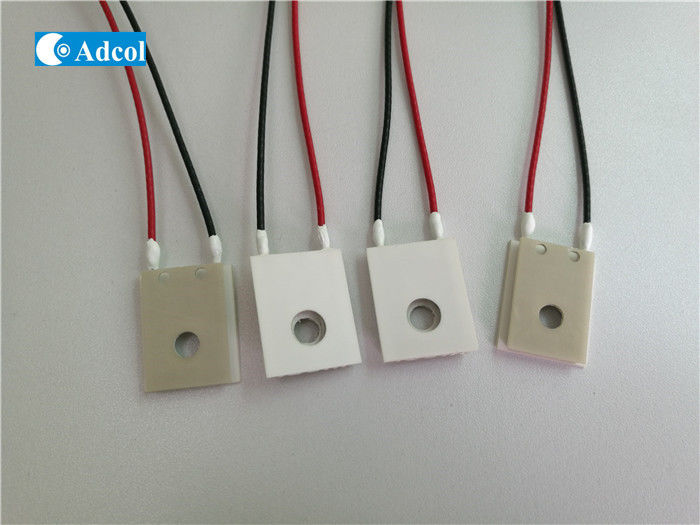

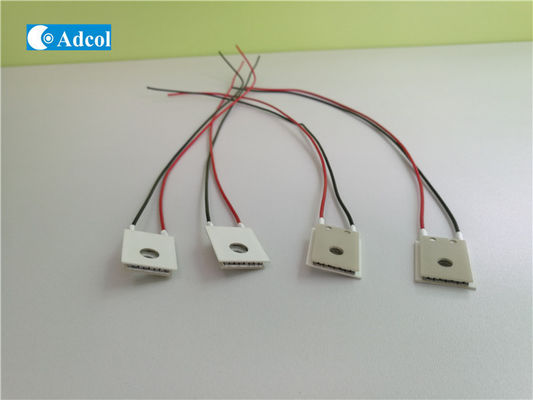

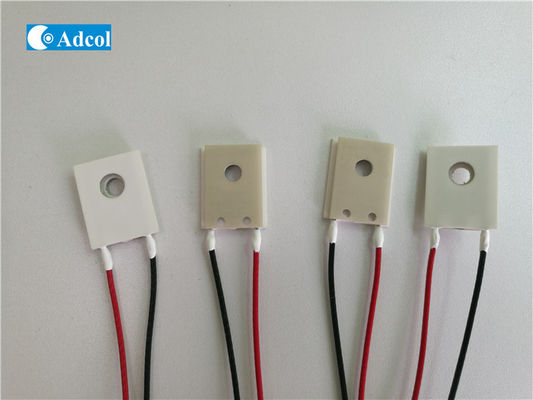

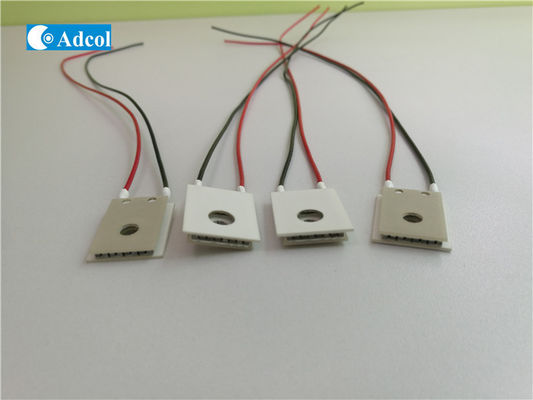

TEC Bộ lạnh nhiệt điện Peltier CH 037 14 08 Flash / Thiết bị bán dẫn

TEC Peltier Thermoelectric Modules Chất lượng cao CH 037 14 08 Flash

Nguyên lý cơ bản của Mô-đun Nhiệt điện

Mô-đun làm lạnh nhiệt điện là một thiết bị bán dẫn, chuyển đổi năng lượng điện thành công suất làm lạnh. Mô-đun nhiệt điện hoạt động dựa trên nguyên lý của bơm nhiệt, trong đó một mặt được làm mát và mặt kia - được làm nóng.

Bằng cách cấp một điện áp DC thấp cho mô-đun TE, nhiệt sẽ được di chuyển qua mô-đun từ mặt này sang mặt kia. Do đó, một mặt của mô-đun sẽ được làm mát trong khi mặt đối diện đồng thời bị nóng lên. Điều quan trọng cần lưu ý là hiện tượng này có thể bị đảo ngược, trong đó sự thay đổi cực tính (dương và âm) của điện áp DC được cấp sẽ làm cho nhiệt di chuyển theo hướng ngược lại. Do đó, mô-đun nhiệt điện có thể được sử dụng cho cả việc làm nóng và làm mát, làm cho nó rất phù hợp cho các ứng dụng kiểm soát nhiệt độ chính xác. Mô-đun nhiệt điện cũng có thể được sử dụng để phát điện. Ở chế độ này, sự chênh lệch nhiệt độ được áp dụng trên mô-đun sẽ tạo ra dòng điện.

Mô-đun nhiệt điện thực tế thường bao gồm hai hoặc nhiều phần tử vật liệu bán dẫn pha tạp loại n và p được kết nối điện theo chuỗi và nhiệt theo song song. Các phần tử nhiệt điện và các kết nối điện của chúng thường được gắn giữa hai đế gốm. Các đế giữ cấu trúc tổng thể lại với nhau về mặt cơ học và cách điện các phần tử riêng lẻ với nhau và với các bề mặt lắp đặt bên ngoài.

Công suất làm lạnh (nhiệt được bơm chủ động qua mô-đun nhiệt điện) tỷ lệ thuận với độ lớn của dòng điện DC được cấp và điều kiện nhiệt trên mỗi mặt của mô-đun. Bằng cách thay đổi dòng điện đầu vào từ không đến tối đa, có thể điều chỉnh luồng nhiệt và kiểm soát nhiệt độ bề mặt.
