Thông tin chi tiết sản phẩm:
|
| Imax: | 1,3A | Qmax: | 0,65W |
|---|---|---|---|
| Vmax: | 3,4V | Tmax: | 109oC |
| Chiều dài: | 8,8mm | Chiều rộng: | 8,8mm |
| Làm nổi bật: | Bộ làm mát Peltier nhiệt điện,Bộ làm mát TEC Peltier |
||

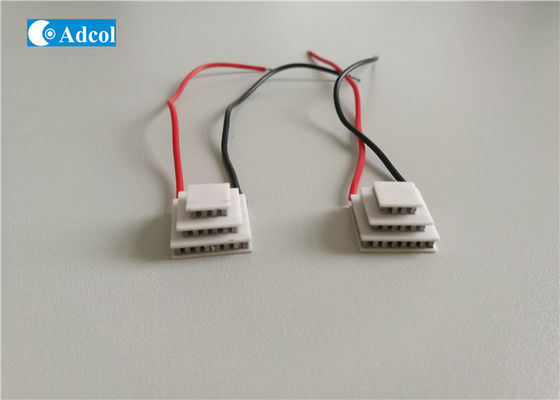

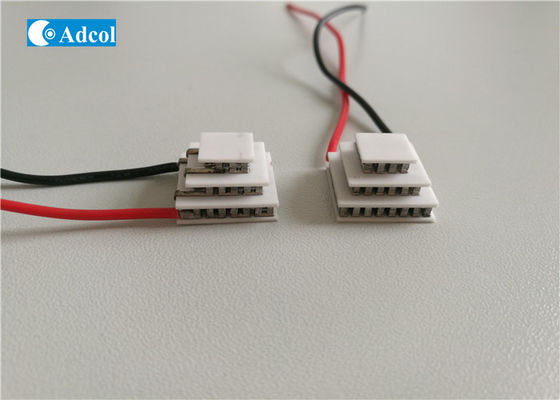

Mô-đun làm lạnh nhiệt điện, bộ làm mát Peltier đa tầng, dài 8,8mm
Hiệu ứng làm lạnh nhiệt điện là ứng dụng của công nghệ làm lạnh theo hiệu ứng Peltier. Thiết bị làm lạnh nhiệt điện thực tế là một cặp nhiệt điện bán dẫn hiệu ứng nhiệt điện có hiệu quả làm lạnh nhiệt điện cao hơn đáng kể.
Cặp nhiệt điện bán dẫn bao gồm bán dẫn loại N và bán dẫn loại P. Vật liệu loại N có dư electron và sức điện động nhiệt điện âm. Vật liệu loại P, thiếu electron, sức điện động nhiệt điện dương; khi electron đi từ loại P qua mối nối sang loại N, năng lượng của chúng phải tăng lên, và năng lượng tăng thêm tương đương với năng lượng tiêu thụ tại mối nối. Điều này có thể được chứng minh bằng sự giảm chênh lệch nhiệt độ.
Phần trên của cặp nhiệt điện là mối nối lạnh, phần dưới là đầu nóng. Với bộ trao đổi nhiệt và các phương tiện truyền nhiệt khác, để cặp nhiệt điện
Ngược lại, khi electron chảy từ vật liệu loại N sang vật liệu loại P, nhiệt độ mối nối sẽ tăng lên. Tiếp xúc trực tiếp với mạch cặp nhiệt điện trong thực tế không có sẵn, vì vậy phương pháp kết nối trên thay thế, các thí nghiệm cho thấy việc đưa vào vật liệu thứ ba (cọc đồng và dây) không làm thay đổi đặc tính của mạch trong mạch chênh lệch nhiệt độ.
Bằng cách này, phần tử bán dẫn có thể được kết nối theo nhiều cách khác nhau để đáp ứng yêu cầu của người dùng. Kết nối một bán dẫn loại P và một bán dẫn loại N thành cặp nhiệt điện, kết nối với nguồn điện DC, chênh lệch nhiệt độ và truyền nhiệt tại các mối nối sẽ xảy ra tại các mối nối trên, chiều dòng điện từ N sang P, nhiệt độ giảm và thu nhiệt, đây là phía lạnh. Tại một trong các mối nối bên dưới, chiều dòng điện từ P sang N, nhiệt độ tăng và tỏa nhiệt, do đó là đầu nóng.
Nhiều cặp nhiệt điện bán dẫn theo hình trong mạch nối tiếp, trong khi truyền nhiệt song song, tạo thành một cặp nhiệt điện làm lạnh thông thường. Bằng cách biểu tượng kết nối với nguồn điện DC, phía này của nhiệt tiếp tục tỏa nhiệt và duy trì một nhiệt độ nhất định, mối nối lạnh của cặp nhiệt điện đi vào môi trường làm việc để thu nhiệt làm mát là hoạt động làm lạnh nhiệt điện.
| Mẫu | MI3026T | |
| Imax(A) | 1.3 | |
| Qmax(W) | 0.65 | |
| Vmax(V) | 3.4 | |
| Th=25°C Tmax(°C) | 109 | |
| Kích thước (mm) |
A | 4 |
| B | 4.4 | |
| C | 8.8 | |
| D | 8.8 | |
| E | 5.9 | |
