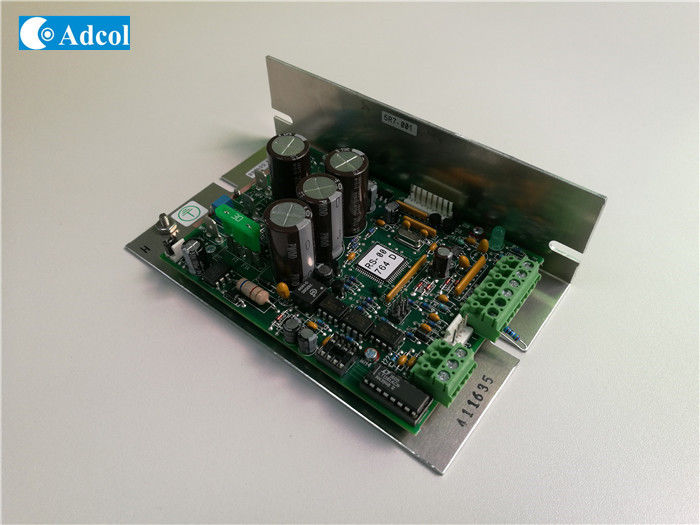

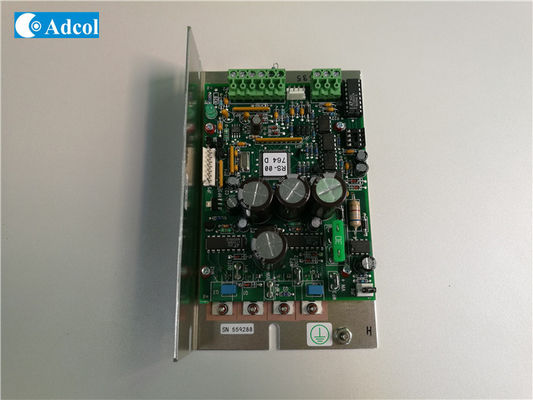

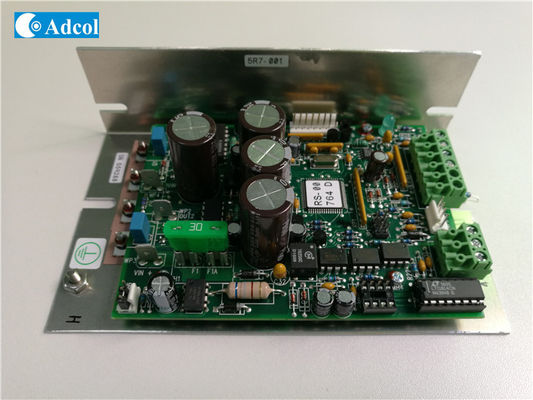

Bộ điều khiển nhiệt độ TEC 5R7 H Bridge Control PC PID có thể lập trình

Bộ điều khiển nhiệt độ TEC 5R7 Cầu H Điều khiển PC Lập trình PID

Bộ điều khiển nhiệt điện 5R7

​Cấu hình Cầu H hai chiều hoặc một chiều của bộ điều khiển này tạo ra sự chuyển đổi liền mạch giữa sưởi ấm và làm mát khi nó điều khiển các mô-đun nhiệt điện. Phần mềm PC thân thiện với người dùng đi kèm giúp người dùng dễ dàng thay đổi cấu hình điều khiển thông qua giao diện RS232 có cách ly 1500VAC khỏi mạch điện tử, loại bỏ gần như hoàn toàn nhiễu hoặc tín hiệu sai. Sau khi bộ điều khiển được thiết lập, máy tính có thể được ngắt kết nối và bộ điều khiển trở thành một thiết bị độc lập hoặc máy tính có thể vẫn được kết nối để thu thập dữ liệu. Nhiệt độ cũng có thể được đặt thông qua màn hình tùy chọn hoặc chiết áp từ xa. Mạch tải được điều chế độ rộng xung ở 2,7 Khz và cung cấp dòng tải từ 1 đến 25 Ampe.

Tính năng
​- Điều khiển Cầu H
​- Lập trình bằng PC
​- Điều khiển PID hoặc Bật/Tắt
- Mạch báo động có thể cấu hình bằng PC
​- Đầu ra 0-36 VDC sử dụng Nguồn điện chia
- Cổng giao tiếp RS232
​- Tuân thủ RoHS
​- Dải nhiệt độ đặt là -40 đến 250 độ C
- Dung lượng bộ nhớ chương trình lớn để tùy chỉnh

Thông số kỹ thuật
​- Điện áp đầu vào: 12 đến 36 VDC
- Điện áp đầu ra: 0 đến 36 VDC
​- Dòng tải: 0,1 đến 25 A
​- Độ phân giải nhiệt độ: 0,01 độ C
​- Chức năng PID:
​                          - Băng thông: 0,1 đến 50 độ C
                          - Tích phân: 0 đến 10 lần lặp mỗi phút
                          - Đạo hàm: 0 đến 10 phút
​- Tần số điều chế độ rộng xung (PWM): 2,7 Khz
- Dải nhiệt độ môi trường: -20 đến 70 độ C
​- Công suất tiêu tán:<10 Watts
- Tốc độ điều khiển quy trình: 90 lần mỗi giây
​- Độ phân giải công suất đầu ra: +- 0,2%
​- Độ phân giải điều khiển: +- 0,01 độ C
​- 2'' Cao (2,64'' với tản nhiệt) x 6'' Rộng x 3,63'' Sâu
- Bản vẽ khách hàng: CDR-00120


Phụ kiện
- Màn hình 5R6-576 với hiển thị 4 chữ số
- Tản nhiệt

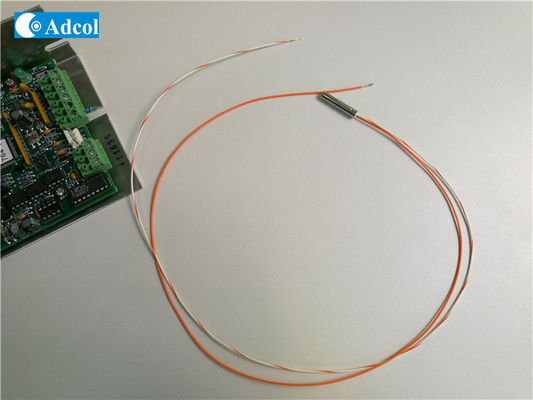

- Lựa chọn cảm biến
