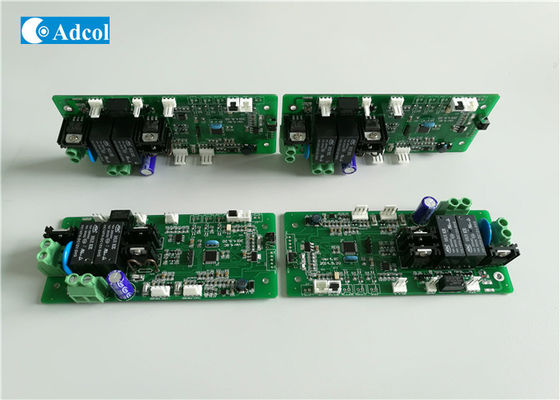

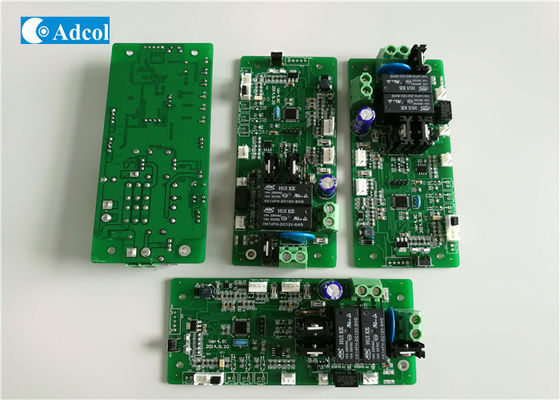

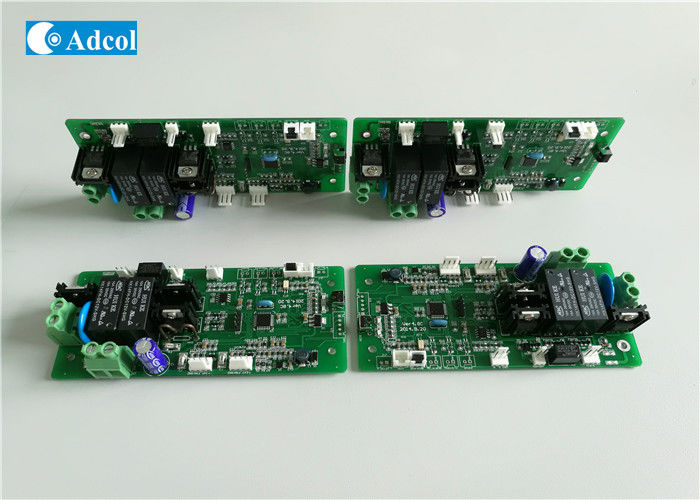

Máy điều hòa không khí Bộ điều khiển nhiệt độ Peltier Bộ điều hòa không khí phân chia, Bộ điều khiển PCB

Bộ điều khiển nhiệt độ Peltier cho máy điều hòa không khí, Bộ điều khiển PCB cho máy điều hòa không khí chia


Bộ điều khiển nhiệt độ Peltier, Bộ điều khiển nhiệt độ nhiệt điện

1 Đặc điểm cơ bản:

Điều khiển nhiệt độ kích thước nhỏ gọn và dễ hiểu

Bộ điều khiển sưởi ấm làm mát, điều khiển bằng phần mềm

RS485 I/O

Dòng điện cao lên đến 15A ở điện áp đầu ra 48vdc.

2 Tính năng và Thông số kỹ thuật:

1) Nguồn điện: 48VDC

2) Cảm biến: NTC

3) Khởi động với Tự kiểm tra: khi bật nguồn (hoặc nhấn phím REST), PCB sẽ thực hiện tự kiểm tra: Cảm biến nhiệt độ — quạt ngoài — quạt trong — TEC. Khi PCB đang tự kiểm tra, đèn xanh nhấp nháy, nếu phát hiện bất kỳ sự cố phần cứng nào, đèn đỏ sẽ bật trong 5 giây. Sau khi kiểm tra:

Không có lỗi và đèn xanh bật, PCB hoạt động bình thường;

Phát hiện lỗi và đèn đỏ bật, đèn xanh tắt.

4) Cài đặt trước nhiệt độ cho TEC:

Nhiệt độ bắt đầu làm mát - mặc định 25 độ C, phạm vi từ 20 ~ 40 độ C; Nhiệt độ dừng làm mát - mặc định 15 độ C, phạm vi từ 10 ~ 25 độ C;

Nhiệt độ bắt đầu sưởi ấm - mặc định 5 độ C, phạm vi từ 0 ~ 10 độ C; Nhiệt độ dừng sưởi ấm - mặc định 15 độ C, phạm vi từ 10 ~ 20 độ C)

5) Nhiệt độ môi trường: -20 ~ 70°C; Độ ẩm: 20% ~ 90% (Không ngưng tụ)

6) Cài đặt trước cho Quạt:

khi bật nguồn và nhiệt độ nằm giữa chế độ làm mát và sưởi ấm, quạt trong sẽ chạy ở tốc độ thấp hơn 2500 vòng/phút (có thể cài đặt bằng phần mềm);

khi nhiệt độ đạt đến điểm bắt đầu sưởi ấm hoặc làm mát, TEC bắt đầu hoạt động và quạt trong sẽ chạy ở tốc độ tối đa (hoặc cài đặt bằng phần mềm), đồng thời quạt ngoài cũng chạy ở tốc độ tối đa (có thể cài đặt bằng phần mềm ở các tốc độ khác nhau).

Đo tốc độ quạt mặc định là 2 xung, có thể đặt lại dựa trên thông số kỹ thuật xung của quạt.

7) Loại bỏ Hydro I/O: bằng cách sử dụng MOS với đầu ra DC48VDC, có thể kết nối trực tiếp với quạt DC, thời gian chạy là 5 phút mỗi lần, với khoảng thời gian 24 giờ có thể điều chỉnh.

8) Báo động: Đầu ra rơ le.

9) Mã địa chỉ giao tiếp: Có thể do người dùng cài đặt
