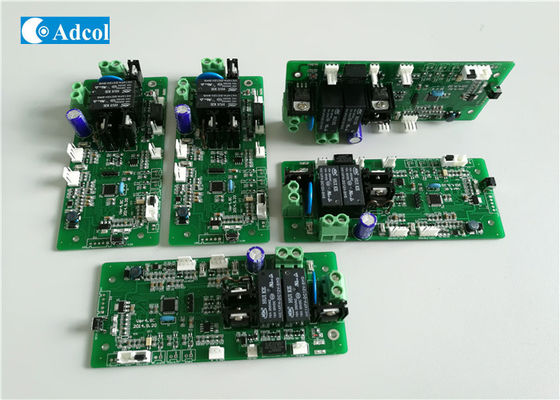

Bộ điều khiển làm mát Peltier / Bộ điều khiển nhiệt độ nhiệt điện Cảm biến NTC

Bộ điều khiển Peltier Cooler / Bộ điều khiển nhiệt điện NTC Sensor

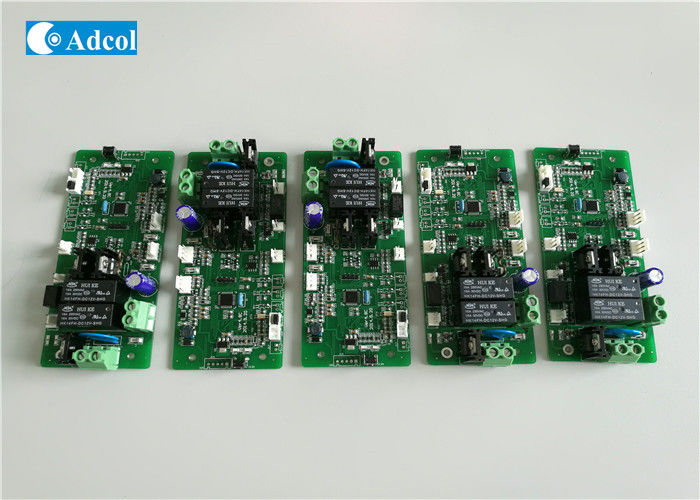

Bộ điều khiển nhiệt độ Adcol ADTC200-48VDC-H / C được thiết kế bởi Công ty Điện tử Adcol, nó được sử dụng chủ yếu cho bộ điều hòa TEC của Cabinet Battery Telecom. Bộ điều khiển PCB này có RS485 I / O,4 giá trị chuyển đổi I/O, và đến 15A hiện tại với nguồn 48VDC.

Kích thước sản phẩm:138mm(L) ×60mm(W) ×35mm(H)

1 Đặc điểm cơ bản:

Điều khiển nhiệt độ có kích thước nhỏ và thông minh

Điều khiển sưởi ấm và làm mát, điều khiển phần mềm

RS485 I/O

Dòng điện cao lên đến 15A ở điện áp 48VDC.

2 Đặc điểm và thông số kỹ thuật:

1) Nguồn cung cấp điện: 48VDC

2) Cảm biến: N TC

3) Bắt đầu với tự kiểm tra: một khi bật điện ((hoặc nhấn phím REST) PCB sẽ thực hiện tự kiểm tra: nhiệt độ cảm biến ốc vạt bên ngoài ốc vạt bên trong TEC.Khi PCB tự kiểm tra,ánh sáng xanh lấp lánhNếu kiểm tra bất kỳ vấn đề phần cứng nào, đèn đỏ sẽ bật trong 5 giây.

Không có bất kỳ lỗi và đèn xanh trên, PCB hoạt động bình thường;

Khám phá lỗi và đèn đỏ bật, đèn xanh tắt.

4) Đặt trước nhiệt độ cho TEC:

Nhiệt độ khởi động làm mát - mặc định 25 độ C, phạm vi từ 20 ~ 40 độ C; Nhiệt độ làm mát gần - mặc định 15 độ C, phạm vi từ 10 ~ 25 độ C;

Nhiệt độ khởi động sưởi ấm - mặc định 5 độ C, Dải từ 0 ~ 10 độ C; Nhiệt độ gần sưởi ấm - mặc định 15 độ C, Dải từ 10 ~ 20 độ C)

5) Nhiệt độ xung quanh: -20 ∼70 °C; Độ ẩm: 20% ∼ 90% ((Không ngưng tụ)

6) Cài đặt trước cho Fan:

khi nguồn điện bật và nhiệt độ giữa làm mát và sưởi ấm, quạt bên trong sẽ chạy với tốc độ thấp hơn 2500 vòng (có thể được thiết lập bằng phần mềm);

khi nhiệt độ đạt đến điểm khởi đầu của quá trình sưởi ấm hoặc làm mát, TEC bắt đầu hoạt động, và quạt bên trong sẽ chạy với tốc độ đầy đủ ((hoặc được thiết lập bởi phần mềm), cùng một lúc,quạt bên ngoài chạy ở tốc độ đầy đủ quá (có thể được thiết lập bởi phần mềm ở tốc độ khác nhau).

Phương thức đo tốc độ quạt mặc định là 2 pluses, có thể được thiết lập lại dựa trên thông số kỹ thuật quạt pluses.

7) Loại bỏ Hydrogen I / O: bằng cách sử dụng MOS với đầu ra DC48VDC, có thể kết nối trực tiếp với DC Fan, Thời gian chạy là 5 phút mỗi lần, với khoảng thời gian 24 giờ có thể điều chỉnh.

8) báo động: đầu ra tiếp tục.

9) Thông báo địa chỉ mã: Có thể được thiết lập bởi người dùng
