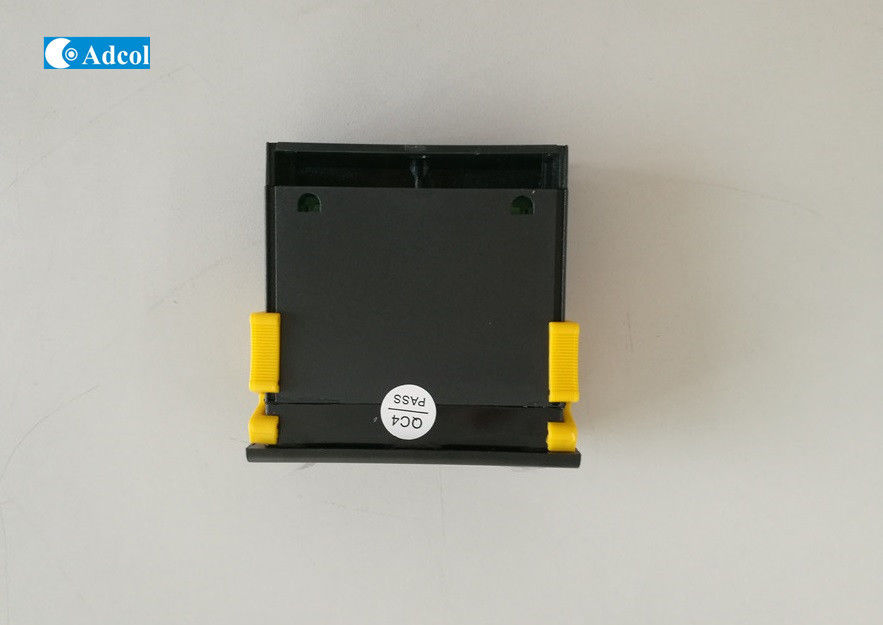

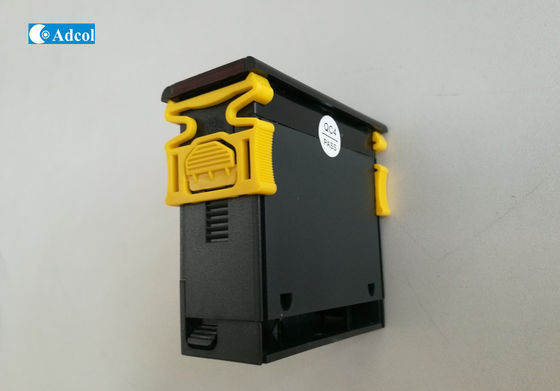

Bộ điều khiển nhiệt độ thông minh 24VDC / AC với màn hình kỹ thuật số

Bộ điều khiển nhiệt độ thông minh 24VDC / AC với màn hình kỹ thuật số

Kích thước ngoại hình: 77mm (chiều dài) × 35mm (chiều rộng) × 60mm (chiều sâu)
Kích thước lỗ: 71mm (chiều dài) × 29mm (chiều rộng)

Đặc điểm:

- Điều khiển thông minh tích hợp nhỏ
- kiểm soát nhiệt độ / làm lạnh chuyển đổi chế độ sưởi ấm / thiết lập bộ nhớ / tự chẩn đoán

Các thông số kỹ thuật:
​1, Nguồn điện: 12V ~ 24VDC/AC

​2, Nhiệt độ thăm dò: NTC, Một, 2 mét dài (không phụ thuộc vào tích cực và tiêu cực)
3, Phạm vi hiển thị nhiệt độ: -45 ± 120 °C ((-40 ± 248 °F) Độ chính xác: ± 1 °C ((± 2 °F)
Độ phân giải: 0,1oC (-19,9 ~ 99,99oC)
4, Kiểm soát phạm vi nhiệt độ: -45~120°C ((-40~248°F) mặc định của nhà máy: 0°C ((32°F)
5, Nhiệt độ làm việc: -1060 °C; độ ẩm tương đối: 20% đến 90% (không ngưng tụ)
6, Khả năng tiếp xúc:
• Khả năng điều khiển: mở bình thường 16A / 250VAC

• Khả năng báo động: bình thường mở 5A / 250VAC

Hoạt động của bảng điều khiển:
1, Điều chỉnh nhiệt độ điều khiển (nhiệt độ tắt): Nhấn phím đặt để hiển thị nhiệt độ điều khiển, Nhấn phímhoặcgiữ phím để thay đổi giá trị và nhớ.chìa khóa vàBấm phím đặt để thoát khỏi nhiệt độ của tủ hiển thị trạng thái điều chỉnh; Nếu bạn không nhấn bất kỳ phím nào,Sau sáu giây để khôi phục nhiệt độ tủ hiển thị. (Phạm vi điều chỉnh nhiệt độ điều khiển: tham số E1 ~ tham số E2)
2, Đèn chỉ số làm lạnh: Trong quá trình làm lạnh, đèn làm mát sáng; Trong trạng thái nhiệt độ không đổi, đèn làm mát tắt; Trong thời gian trì hoãn, đèn chunk nhấp nháy.
3, Đèn chỉ số sưởi ấm: quá trình sưởi ấm, đèn sưởi ấm sáng; Trong trạng thái nhiệt độ không đổi, đèn sưởi ấm tắt; Trong thời gian trì hoãn, đèn sưởi ấm nhấp nháy.
4, Cài đặt tham số:
• Nhấn phím thiết lập trong sáu giây, Nhập cài đặt tham số, trong khi nhấp nháy màn hình E1;
• Sau đó nhấn phím đặt để thay đổi lựa chọn tham số, Theo thứ tự E2,E3,E4,E5,C1,C2,P1,P2,P3,E1;
• Báo chíhoặcphím, Có thể hiển thị giá trị của tham số và sửa đổi, lưu trữ dữ liệu;
• Trong vòng sáu giây không nhấn bất kỳ phím nào để quay trở lại chế độ hoạt động bình thường.

5, Khôi phục cài đặt nhà máy: Nhấn và giữphím cho một giây, và sau đó nhấn & giữTại thời điểm này tất cả các thông số để khôi phục giá trị nhà máy, sau sáu giây để trở lại chế độ hoạt động bình thường.
6, Chốt tham số: Nhấn nútphím khóa trong sáu giây, nhấp nháy "OFF" có nghĩa là khóa, "ON" có nghĩa là mở khóa. Sau khi các thông số được khóa, các thông số chỉ có thể được xem và không thể thay đổi.Kiểm soát điều chỉnh nhiệt độ vẫn còn hợp lệ. (cài đặt tại nhà máy là "ON")

Mô tả chức năng:
1, Điều khiển làm mát:

• Khi chế độ điều khiển nhiệt độ (các thông số C2) được thiết lập thành 0, sau khi máy nén đã bị trì hoãn, Khi nhiệt độ trong tủ lớn hơn (nhiệt độ điều khiển + sự khác biệt nhiệt độ),máy nén bắt đầu . nhiệt độ cabinet thấp hơn nhiệt độ điều khiển, máy nén dừng lại.
• Để bảo vệ máy nén, thời gian để máy nén dừng lại mỗi lần phải vượt quá thời gian trì hoãn (đối tượng E4), sau đó nén có thể khởi động lại.
2, Điều khiển nhiệt:
• Chế độ điều khiển nhiệt độ (các thông số C2) được thiết lập là 1, máy sưởi sau một thời gian chậm trễ, khi nhiệt độ tủ thấp hơn (nhiệt độ điều khiển - sự khác biệt nhiệt độ), máy sưởi bắt đầu sưởi ấm.Nhiệt độ tủ lớn hơn nhiệt độ kiểm soát, lò sưởi ngừng sưởi.
3, Chức năng báo động:
• Sau khi tắt ban đầu, khi nhiệt độ cảm biến vượt quá giá trị báo động tối đa P1 hoặc thấp hơn giá trị báo động tối thiểu P2 và thời gian liên tục vượt quá thời gian trì hoãn báo động P3,nhập trạng thái báo động.
• Khi đèn báo động nhấp nháy, dây chuyền báo động đang hoạt động.dây chuyền báo động bị ngắt kết nối và chỉ báo báo động tắt.
• Trong báo động nhiệt độ cao, khi nhiệt độ tủ thấp hơn (giá trị báo động tối đa P1 - báo động hysteresis P4), tắt báo động.
• Trong báo động nhiệt độ thấp, khi nhiệt độ của tủ cao hơn (giá trị báo động tối đa P2 + báo động hysteresis P4), tắt báo động.
• Kết nối với nguồn điện sau hai giây, khi nhiệt độ thư viện ở trạng thái nhiệt độ không đổi, khởi động trực tiếp báo động mà không cần tắt ban đầu.
• Khi điều chỉnh giá trị tham số báo động, giá trị báo động nhiệt độ cao ( tham số P1) phải lớn hơn giá trị báo động nhiệt độ thấp ( tham số P2).
4Chế độ hoạt động bất thường:
Vòng kết nối ngắn hoặc giới hạn nhiệt độ cao (cao hơn 120 °C 248 °F) cho thấy "HH"; Vòng kết nối nhiệt độ mở hoặc giới hạn nhiệt độ thấp (dưới - °C - °F) cho thấy "LL".Ánh sáng báo động nhấp nháy..

Các biện pháp phòng ngừa lắp đặt:
1, Để ngăn chặn nhiễu tần số cao, đường thăm dò không thể được gắn với đường điện hoặc đường điều khiển song song, để tách dây.
2, chẳng hạn như nhu cầu lắp đặt, có thể mở rộng đường thăm dò lên đến 100 mét, không cần phải kiểm tra lại.
3, Máy điều hòa nhiệt không thể được lắp đặt trong một nơi nhỏ giọt.

Biểu đồ dây chuyền
