Bộ điều hòa không khí Peltier Bộ điều khiển nhiệt độ Bộ điều khiển thông minh, Bộ điều khiển Peltier

Bộ điều khiển nhiệt độ máy điều hòa không khí Peltier, Điều khiển thông minh, Bộ điều khiển Peltier

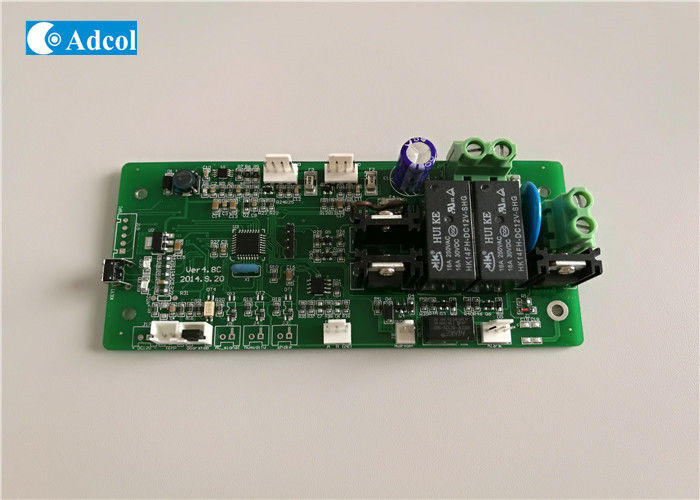

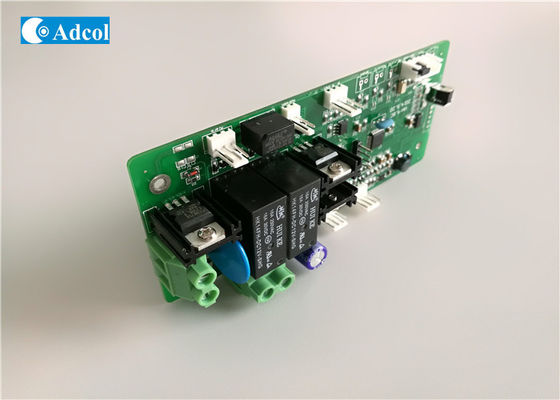

Bộ điều khiển nhiệt độ Adcol ADTC200-48VDC-H/C được thiết kế bởi Công ty Điện tử Adcol, chủ yếu dùng cho bộ điều hòa tủ pin viễn thông TEC. Bộ điều khiển PCB này có I/O RS485, 4 I/O giá trị chuyển mạch và dòng điện lên đến 15A với nguồn 48VDC.

Kích thước sản phẩm: 138mm (Dài) x 60mm (Rộng) x 35mm (Cao)

1 Đặc tính cơ bản:

Điều khiển nhiệt độ nhỏ gọn và dễ hiểu

Bộ điều khiển làm nóng làm mát, điều khiển bằng phần mềm

I/O RS485

Dòng điện cao lên đến 15A ở điện áp đầu ra 48VDC.

2 Tính năng và Thông số kỹ thuật:

1) Nguồn điện: 48VDC

2) Cảm biến: NTC

3) Khởi động với Tự kiểm tra: khi bật nguồn (hoặc nhấn phím REST), PCB sẽ tự kiểm tra: Cảm biến nhiệt độ — quạt ngoài — quạt trong — TEC. Khi PCB đang tự kiểm tra, đèn xanh nhấp nháy, nếu phát hiện bất kỳ sự cố phần cứng nào, đèn đỏ sẽ sáng trong 5 giây. Sau khi kiểm tra:

Không có lỗi và đèn xanh sáng, PCB hoạt động bình thường;

Phát hiện lỗi và đèn đỏ sáng, đèn xanh tắt.

4) Cài đặt nhiệt độ trước cho TEC:

Nhiệt độ bắt đầu làm mát - mặc định 25 độ C, phạm vi từ 20 ~ 40 độ C; Nhiệt độ dừng làm mát - mặc định 15 độ C, phạm vi từ 10 ~ 25 độ C;

Nhiệt độ bắt đầu làm nóng - mặc định 5 độ C, phạm vi từ 0 ~ 10 độ C; Nhiệt độ dừng làm nóng - mặc định 15 độ C, phạm vi từ 10 ~ 20 độ C)

5) Nhiệt độ môi trường: -20 ~ 70°C; Độ ẩm: 20% ~ 90% (Không ngưng tụ)

6) Cài đặt trước cho Quạt:

khi bật nguồn và nhiệt độ nằm giữa chế độ làm mát và làm nóng, quạt trong sẽ chạy ở tốc độ thấp hơn 2500 vòng/phút (có thể cài đặt bằng phần mềm);

khi nhiệt độ đạt đến điểm bắt đầu làm nóng hoặc làm mát, TEC bắt đầu hoạt động, và quạt trong sẽ chạy ở tốc độ tối đa (hoặc cài đặt bằng phần mềm), đồng thời, quạt ngoài cũng chạy ở tốc độ tối đa (có thể cài đặt bằng phần mềm ở các tốc độ khác nhau).

Đo tốc độ quạt mặc định là 2 xung, có thể đặt lại dựa trên thông số xung của quạt.

7) Loại bỏ Hydro I/O: sử dụng MOS với đầu ra DC48VDC, có thể kết nối trực tiếp với quạt DC, thời gian chạy là 5 phút mỗi lần, với khoảng thời gian 24 giờ có thể điều chỉnh.

8) Báo động: Đầu ra rơ le.

9) Mã địa chỉ giao tiếp: Có thể do người dùng cài đặt.

3 Lưu ý khi lắp đặt:

1) Cần cách điện PCB với vỏ lắp đặt.

2) Bộ điều khiển nhiệt độ không được lắp đặt ở khu vực có nước.

3) Lắp đặt: lỗ vít: 4-đường kính 3mm – 40x124mm

4 Đóng gói:

1) Cảm biến NTC 1 chiếc, dài 40cm.

2) PCB

3) Phần mềm
